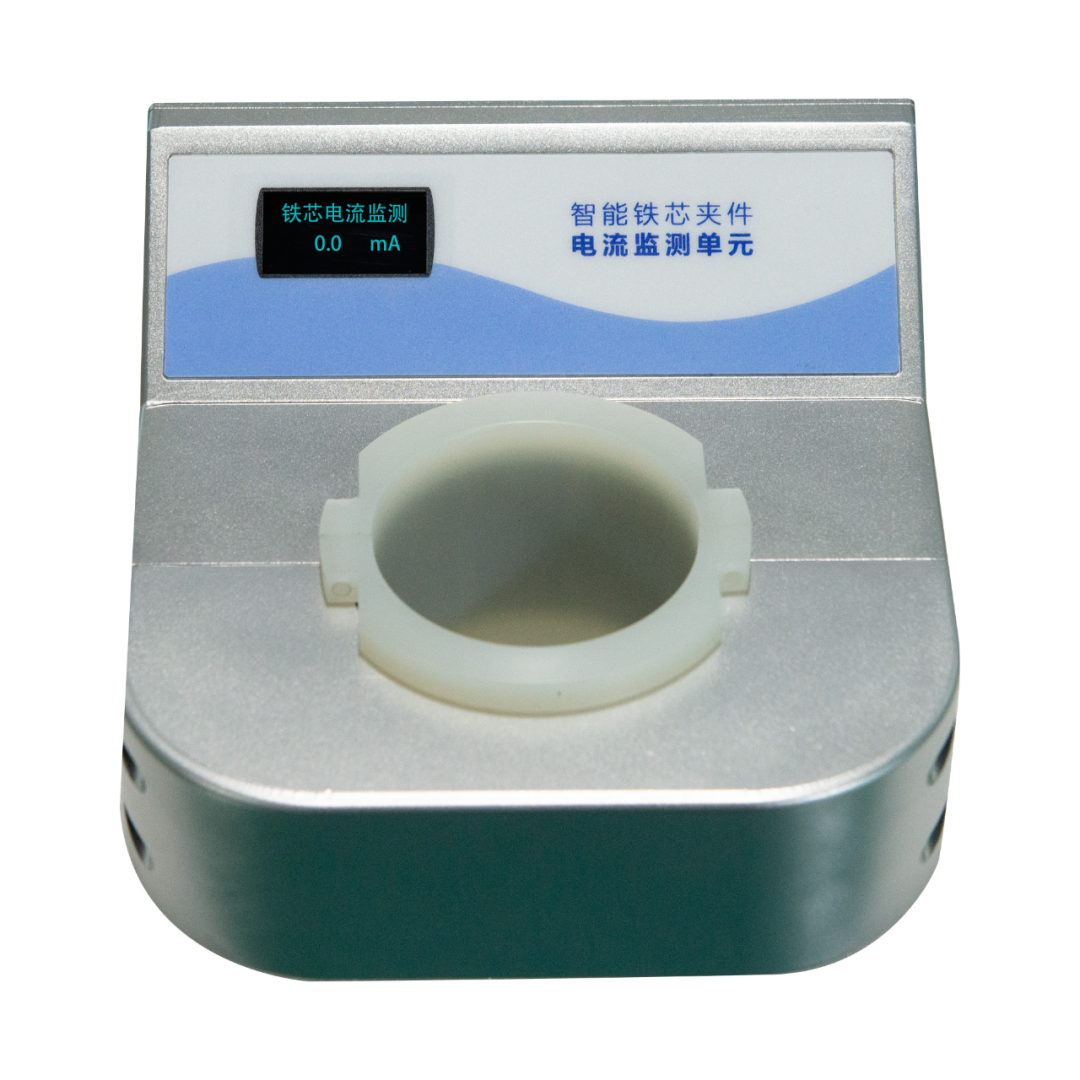

铁芯接地电流在线监测系统

2025-12-29 15:39:47

系统简介

变压器铁芯接地电流在线监测是一套针对高压变压器铁芯接地及夹件电流实施在线监测及诊断的完整解决方案，适应于110KV及以上电压等级的电力变压器、牵引变压器的铁芯接地及夹件的电流监测。主要由电流传感器、就地采集单元，后台分析系统等部分组成，实时监测数据通过外理分析后通过局域网传送到主站，满足国网或南网61850通讯规约。

系统特点

可实时在线监测变压器铁芯接地电流值，并当接地电流值超过100mA后，在自动模式下，自动补偿一定阻值的电阻，同时自动对补偿投切过程进行记录，并进行本地和远方报警；当检测到故障消失时，自动退出一定阻值的电阻。

可设置的定时投切功能：当在自动模式时，定时时间到后，能对补偿系统进行自动检测，当检测到故障消失时，自动退出补偿系统，使铁芯直接接地。

可实时在线监测电阻投切网络的端口电压，防止电阻网络投入后会因过电压而损坏补偿系统。

具有自动/手动模式切换功能，可完成自动和手动切换，并且自动和手动工作方式互不影响对电阻的投切控制；在自动状态下，本系统根据铁芯接地电流自动投切限流电阻；在手动状态下，本系统只起到监测作用，由用户手动投切限流电阻。

技术指标

电流量程：1mA-10A

电压量程:1V-300V

准确度：±(2%+2字)

分辨率：电流1mA 电压1mV

工作电源：AC220V±10% 50Hz

使用温度：-20℃～40℃
