该系统作为面向 GIS 特高频局放在线推出的多通道声电联合局放监测与智能诊断系统，能在 GIS 运行或工频耐压试验条件下，对特高频局部放电进行全时连续不间断检测和定位。此次依托其特高频与超声波双模协同监测技术，针对设备长时、偶发局放信号开展短时在线监测，并同步完成特高频局放故障定位，成功锁定局放位置，后续 GIS 设备解体结果精准验证了故障判断的准确性。

此次现场检测中，凭借系统高灵敏度的特高频传感器，特高频监测模块捕捉到间歇性双簇信号，信号最大幅值约 -50dB，幅值分布集中，符合典型的悬浮类放电特征。这一信号特征表明设备内部可能存在金属部件接触不良导致的放电隐患。系统优异的动态范围和线性度，确保了信号采集的精准性。

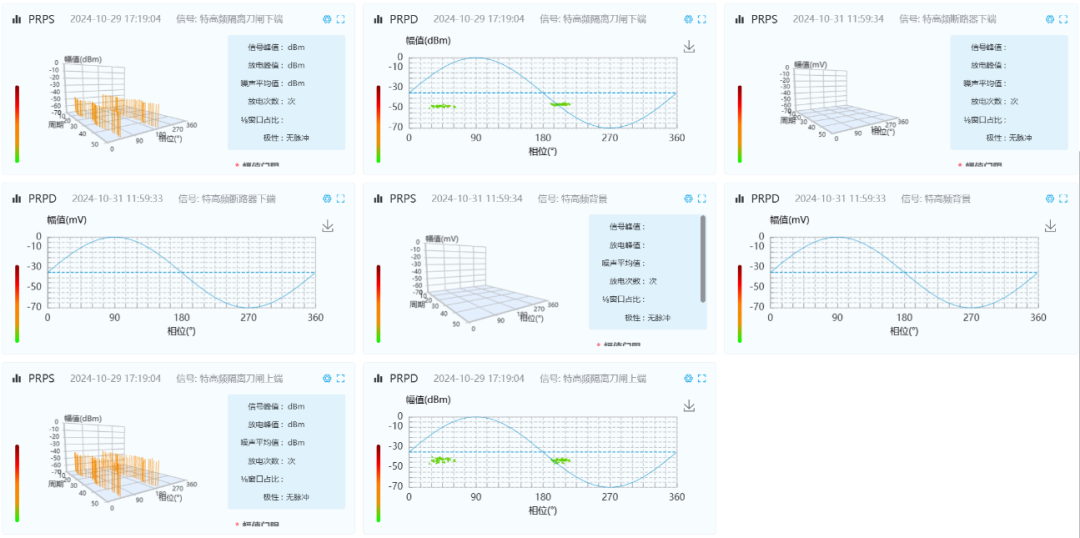

特高频局放PRPD图谱

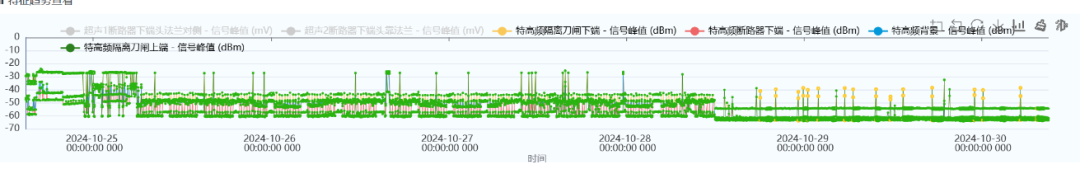

特高频信号波形图



与此同时，超声波监测单元在断路器下部检测到明显异常双簇信号，信号波形具备清晰的放电特征，与特高频信号形成监测呼应。系统通过滤波器与自动增益的灵活调整，有效抑制了现场干扰，精准提取到目标局放信号。

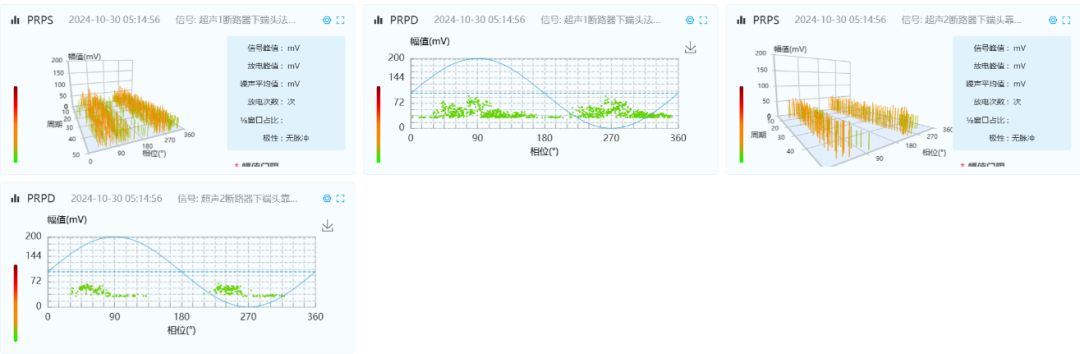

超声局放PRPD图谱

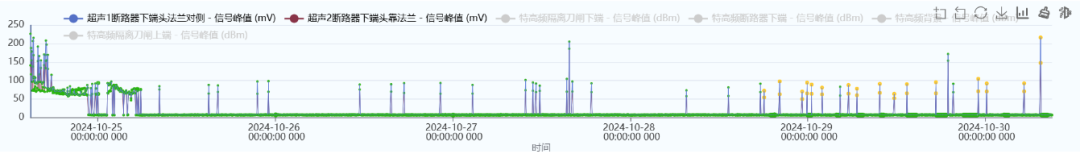

超声波信号波形图

通过系统内置的同步分析算法，对特高频和超声波信号进行同步抓取与比对，确认二者为同源信号，并且通过时延定位判断信号距离最底部的超声波传感器在10cm左右；大概率缺陷点在断路器底部。

解体验证

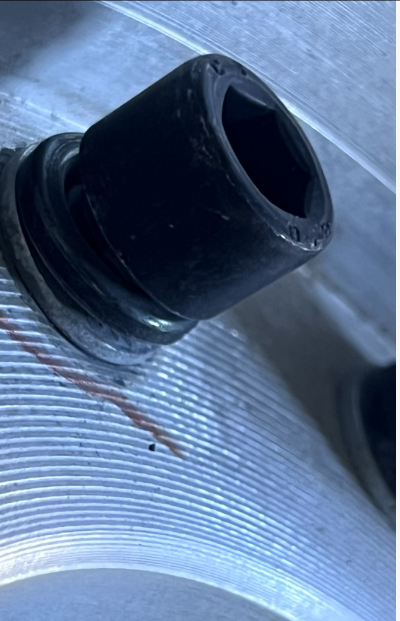

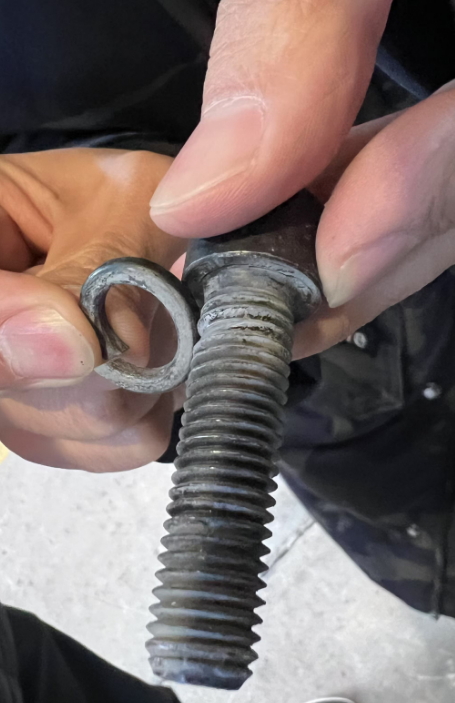

螺栓放电痕迹图、断路器底部螺丝松动图

GIS设备解体后，现场清晰可见断路器底部螺丝存在松动情况，螺栓表面留有明显的放电灼烧痕迹，与监测系统定位结果完全吻合，完美验证了此前局放故障定位的准确性。

此次案例中，P展现出强大的偶发间歇性信号捕获及定位能力，全时、连续监测，自动触发对这类偶发间歇性局放脉冲的采集、回溯及分析。系统支持的自动定位功能，成功实现异常信号的干扰排除和自动定位。
