系统简介
高压套管两端存在交流电压时，绝缘体内部的介质会产生极化，固定电荷产生重新分布，或者正负电荷中心产生偏移。由于交流电的正负极性在不断的改变，这种电荷的重新分布也在不停的进行，称为充放电过程。充放电过程是有电流流动的，我们把这种电流称为容性电流。理想状态下，容性电流流动只产生能量的转移，而没有能量的损耗，所以在这个过程中没有热量的产生。但实际的情况是，在电场的作用下绝缘体会将一部分电能不可逆转地变成热量而被损耗掉，这种损耗称为介质损耗。如果介质损耗很大，由电能转变的热能就越多，会使电介质温度升高，逐渐发热老化（发脆、分解等）。如果温度不断上升，甚至可能将电介质熔化、烧焦，丧失绝缘性能，导致热击穿。电介质损耗的大小是衡量绝缘性能的一项重要指标。
系统特点
系统结构:分层分布式系统结构、采用模块化设计技术。
检测原理:采用穿芯式零磁通微电流传感器技术，相位误差在2分以内。数据采集:参考源同步技术，电网频率跟踪技术。
数据处理:快速傅立叶频谱分析+小波分析，多次谐波电压测量。通信方式:CAN现场总线通信方式，通信更可靠。

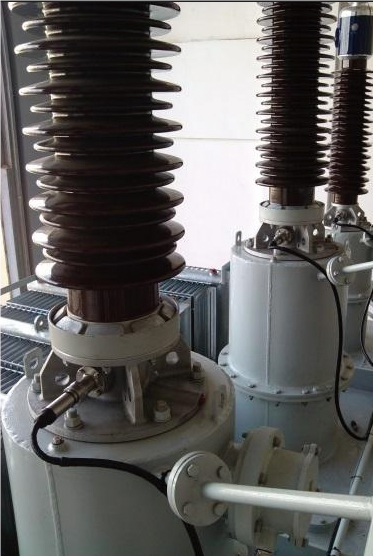

施工安装:安装不改变原有电力设备的接线、接地模式，监测系统和电气系统只有磁的联系，没有申的联系。不会对一次系统告成任何干扰和影响。
电磁兼容:充分考虑了现场的恶劣电磁环境，采取全面的抑制措施:多重滤波技术，完善的箱体及申缆的屏蔽措施，系统的单点接地等方式，使得系统的EMC特性大大增强。
技术指标
末屏电流：测量范围100µA~700mA,测量精度：±0.5%
介质损耗：测量范围-10%~10%,测量精度：±0.05%
等值电容：测量范围30PF~0.3µF，测量精度：±1%
母线电压：测量范围35KV~1000KV，测量精度：±0.5%
系统频率：测量范围45~55HZ，测量精度：0.01HZ
